圓管帶式輸送機是一種新型帶式輸送機，是在傳統槽形帶式輸送機基礎上發展起來的一類特種帶式輸送機。在裝料區和卸料區，膠帶打開呈槽形，裝料或卸料后，膠帶被指壓托輥卷成圓形，圓管形成后，呈六邊形布置的托輥保持其管狀。

1、性能特點

圓管帶式輸送機除有普通帶式輸送機的性能特點外，還有更為突出的特點。

2、輸送物料范圍廣泛

可輸送各種散料、塊料（包括較高溫度和有一定酸堿性等腐蝕性的物料）。目前管狀帶式輸送機廣泛應用于鋼鐵、建材、陶瓷、造紙、糧食、制鹽和化工等行業。

3、無公害輸送物料

由于物料被圍包在管狀膠帶內運行，因此，物料不會散落及飛揚，也不會因刮風、下雨等受外界環境的影響?？蓽p少物料在運輸途中的損耗；尤其在輸送爐渣、礦石等物料時，可減少物料對環境的污染。

4、線路適應性強

與其他形式的帶式輸送機相比，圓管帶式輸送機的一個重要優點就是小半徑彎曲能力。對于大多數應用來說，這個優點是重要的，因為當輸送帶方向需急劇改變時，不須建立轉載點。托輥成環形圍在輸送帶周圍，可在任何方向彎曲。彎曲可在水平面上、垂直面上甚至可以同時在兩個面上，取消了轉載點，也消除了所需的附加滾筒、給料斗、灰塵收集器或除塵設備、基礎和功率分配，因此物料損失被顯著減小。但重要的還是轉載點的維護問題被消除。圓管帶式輸送機可有多個彎曲段，因此一臺圓管帶式輸送機可取代多臺通用帶式輸送機和與之相聯系的轉載點以及上述的附加設備。占用空間小，減少轉運站；單機長，輸送線可沿空間曲線布置，能適應各種復雜地形。

5、大傾角輸送

由于膠帶為圓管狀而增大了物料與膠帶之間的摩擦系數，同時也增大了物料與輸送帶的接觸面積，輸送機傾角增大50%，故線路的最大傾角可達30°。對于流動性差的物料其傾角還可以增大。這一特點對向高處輸送物料的場合是很重要的，因它可減小輸送長度，節省空間位置，降低設備成本。傾斜角度越大，輸送機長度越短，它更經濟或可能成為在空間和性能限制下可行的解決方案。

6、回程中輸送帶成圓管形

圓管帶式輸送機的回程帶也成圓管形，輸送帶被卷起來，搭接部分處于圓管的底部，這不僅使輸送帶同承載側一樣通過相同的彎曲路線，也使輸送帶臟的一面被包了起來，物料滴落或撒落的可能性很小。

7、可雙向同時輸送物料

由于有載（上）分支和無載（下）分支的膠帶均是圓管形，所以可用無載分支反方向輸送物料。但要設置特殊的加料裝置。

8、輸送量與更大的通用帶式輸送機相同

圓管帶式輸送機的輸送量，通常與帶寬是其管徑2.5至3倍的通用帶式輸送機相同。例如，一個管徑為300mm(12in)的圓管帶式輸送機，與帶寬800mm(30in)、托輥槽角20 o、卸料角20 o的通用帶式輸送機的輸送量相同，而這臺圓管帶式輸送機的支架只有635mm(25in)寬，通用帶式輸送機的支架需要1050mm(41in)寬。在輸送機安裝空間受限制的情況下，如隧道中，采用圓管帶式輸送機可設計較小的隧道橫斷面。

9、標準部件

圓管帶式輸送機和通用帶式輸送機可采用相同的標準部件。由于圓管帶式輸送機的輸送帶在頭、尾及拉緊滾筒處是平形的，而帶速系列也一致，所以可采用標準的通用帶式輸送機的滾筒、軸承和驅動裝置。使用的標準部件具有互換性，因此采用圓管帶式輸送機是合適的選擇。

10、可靠性高

11、結構簡單，運行部件重輕，維護方便，膠帶不跑偏，運行可靠。

12、輸送噪音低 。

表1 ：不同管徑對應的帶寬、斷面積和許用塊度

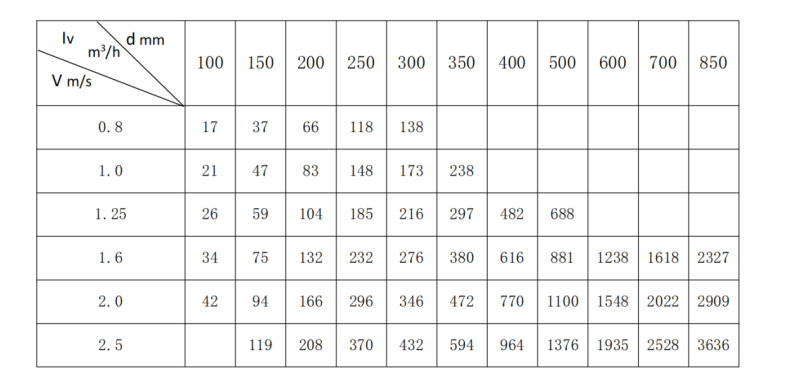

表2：管徑d、帶速v和輸送能力I_V的匹配關系

 注：體積輸送量按水平輸送，充填率按ψ=0.75

表3 :基本曲率半徑
